Catia插入零件幾何體的操作教程

有時候使用華為Catia時，因?qū)嶋H需求想插入零件幾何體怎么辦?別急，下文就是華為Catia插入零件幾何體的操作教程，一起看看去吧。

Catia插入零件幾何體的操作教程

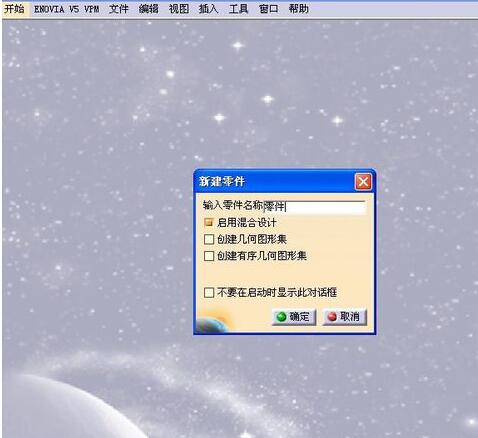

首先在Catia零件設計模塊里新建一個零件，名稱定義為：零件，具體操作，鼠標單擊開始>機械設計>零件設計，在彈出的對話框中命令;

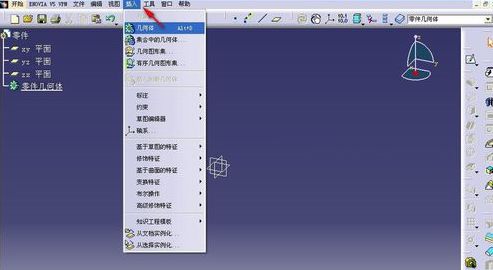

在菜單欄里有單擊插入，并在彈出的下拉列表中查看所有命令，可以看到其中有幾何體、集合中的幾何體，下面就通過這兩個命令來完成插入幾何體的操作;

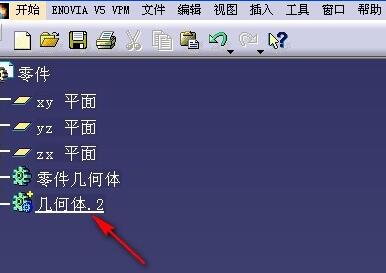

鼠標單擊下拉列表中的幾何體，在左上角零件的樹形結構圖中我們可以看到，零件默認有三個平面坐標和一個零件幾何體，通過上述命令，新創建一個名為幾何體.2的幾何體;

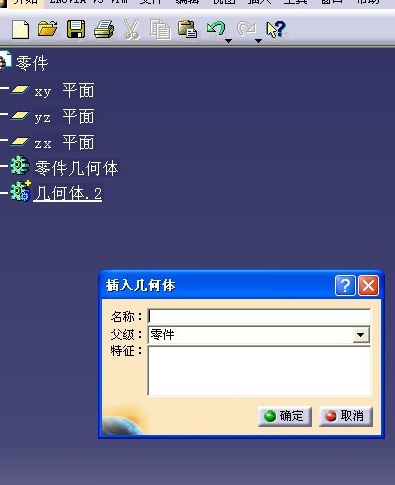

繼續單擊下拉列表中的>集合中的幾何體命令，彈出>插入幾何體命令對話框，對話框中有三項，第一項為所插入幾何體的名稱，第二項所屬的父級，第三項為幾何體的特征描述;

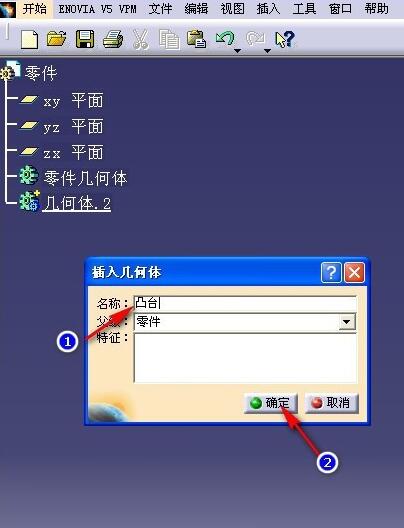

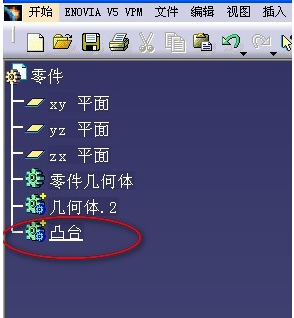

在名稱一欄中將新插入的幾何體名稱命名為凸臺，單擊確定，這樣在樹形結構圖中就會插入一個名稱為凸臺的新幾何體。

上面就是小編為大家?guī)淼腃atia插入零件幾何體的操作過程，一起來學習學習吧。相信是可以幫助到一些新用戶的。
