Catia實現旋轉命令的詳細使用方法

Catia有很多辦公人員都在使用，那么想要實現旋轉命令，該如何操作呢?一起和小編去看看Catia實現旋轉命令的詳細使用方法吧，希望大家喜歡。

Catia實現旋轉命令的詳細使用方法

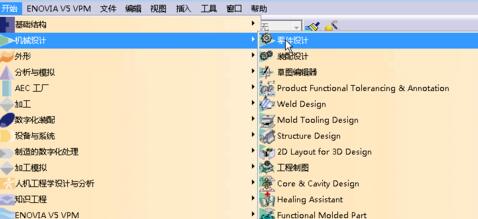

打開Catia，在開始菜單里選擇>機械設計>零件設計;

彈出新建零件名稱對話框，把新零件名稱命名為>旋轉體，單擊確定;

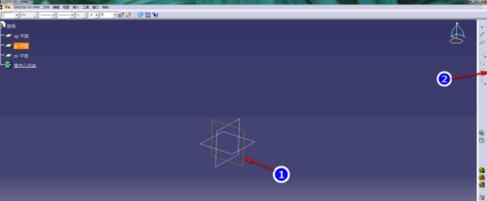

進入3D繪圖主界面，選擇>yz平面，并在右側工具欄中左鍵點擊草圖命令;

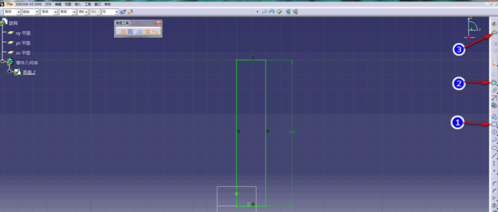

在右側工具欄里按照?qǐng)D示序號依次選擇>矩形命令、>約束命令，生成一個20×100的矩形，退出草圖界面;

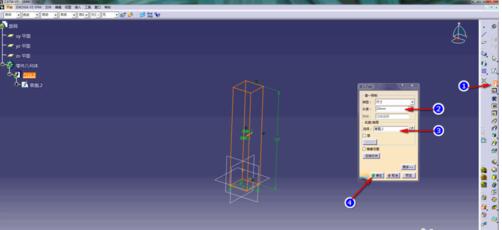

在右側工具欄中選擇凸臺命令，按照?qǐng)D示操作生成一個20×20×100的長方體;

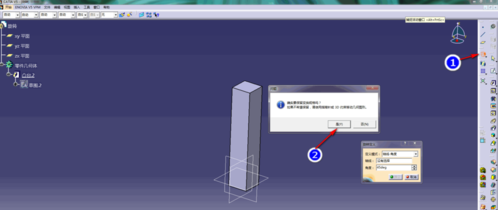

在右側工具欄里選擇>旋轉命令，彈出“問題”對話框，單擊>是(Y);

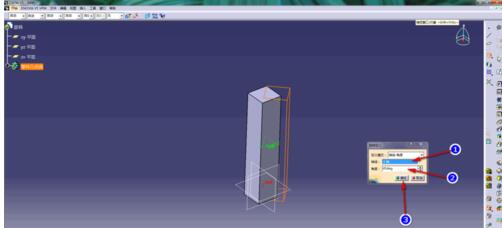

在>旋轉命令對話框中依次軸線和角度，這里以Z軸為旋轉軸線，旋轉角度設為45deg，單擊確定;

這樣就完成對旋轉命令的操作，如圖所示。
