Creo標注尺寸的操作步驟

有那么一部份多朋友還不熟悉Creo怎樣標注尺寸的操作，下面小編就講解Creo標注尺寸的操作步驟，希望對你們有所幫助哦。

Creo標注尺寸的操作步驟

首先在Creo中建立一零件圖，選Front為草繪面，Right為參考面

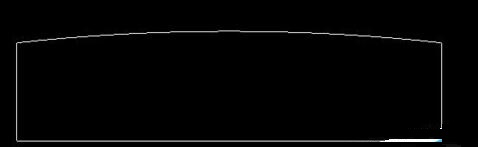

單擊“草繪”按鈕，進入草繪繪圖環境，繪制如圖中所示帶大圓弧的封閉草繪截面;修改截面尺寸為需要值

生成實體模型

創建一工程圖，添加主視圖

標注“Z-半徑尺寸”。

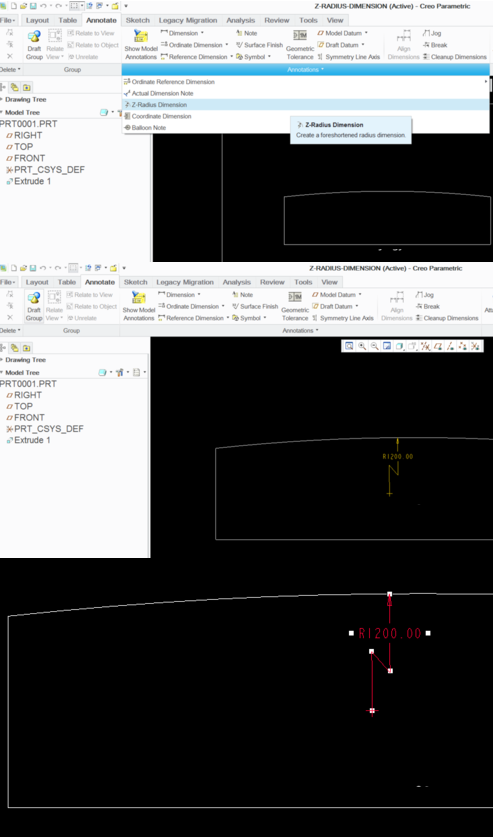

1) “Annotation”下拉選項卡，選擇“Z-Radius Dimension”

2.)單擊圓弧;再在圓弧內側單擊一下，就可以看到標注出的“Z-Radius Dimension”

3.)按鼠標中鍵結束標注

各位小伙伴們，看完上面的精彩內容，都清楚Creo標注尺寸的操作過程了吧!
