幾何畫板中向量操控圖形移動的操作流程

當前有的伙伴使用幾何畫板時，卻還不會借助向量操控圖形移動，接下來小編就來講解幾何畫板中向量操控圖形移動的操作流程，相信一定可以幫助到你們。

幾何畫板中向量操控圖形移動的操作流程

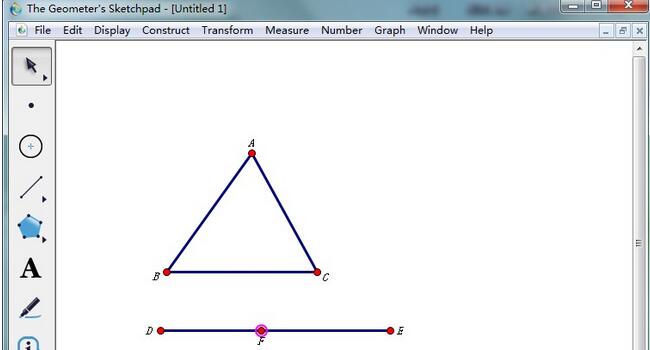

1.打開數學課件制作工具幾何畫板，新建一個空白文件，在工作區中畫一個△ABC，另畫一條線段DE，在DE 上畫一個點F;

圖1：畫幾何圖形

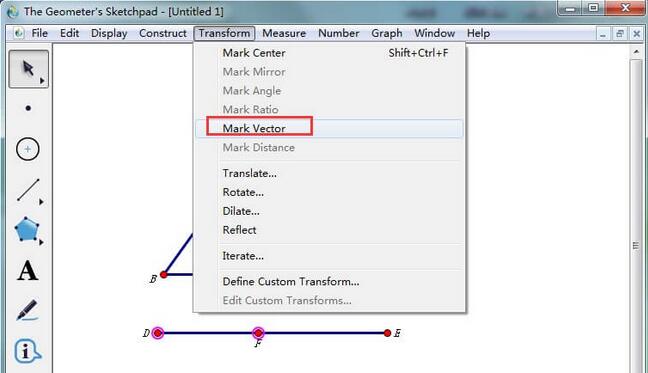

2.用“選擇”工具依順序選中點D、F，執行“變換”——“標記向量”命令，標記一個從D 到F 的向量，用來做后面平移的標準;

圖2：執行標記向量命令

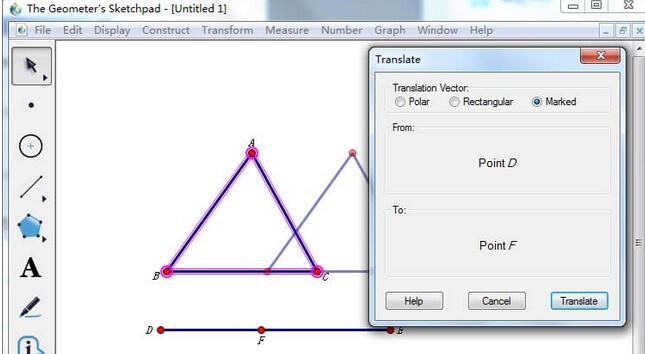

3.用“選擇”工具框選△ABC 的三邊和三頂點，執行“變換”——“平移”命令，在彈出的對話框中保持如下圖所示的設置;

圖3：平移三角形ABC

借助以上功能還可以演示直三棱柱展開動畫，具體可參考：幾何畫板演示直三棱柱側面展開圖。

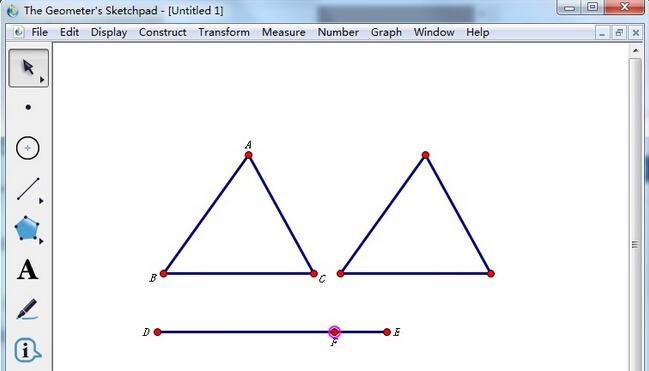

4.結果如下圖所示，你可以拖動點 F 在 DE 上移動，控制ΔA′B′C′離開△ABC 或與△ABC 重合，制作基本完成，但下面我們再做一些優化工作;

圖4：控制三角形ABC移動

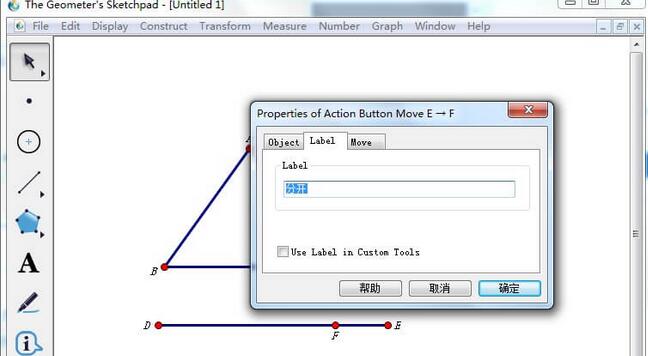

5.用“選擇”工具，依順序選取點E、F，執行“編輯”——“操作類按鈕”——“移動”命令，在彈出的對話中做如下圖的設置，完成后有一個分開按鈕，用“選擇”工具單擊該按鈕可以控制兩個三角形分開;

圖5：制作三角形ABC分開按鈕

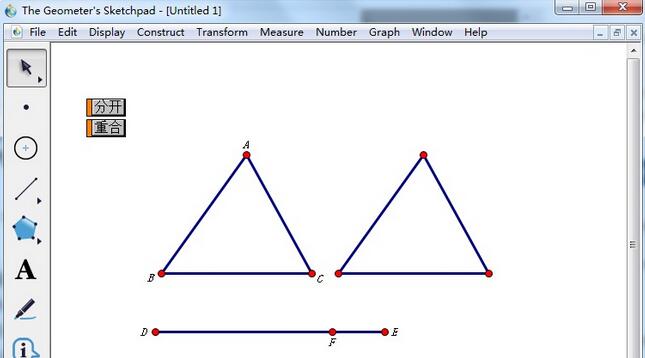

6.同樣，依次選取點F、D，在彈出的面板中改標簽為“重合”，確定即可，這個重合按鈕可以讓兩個三角形重合，效果如下圖所示;

圖6：制作三角形ABC重合按鈕

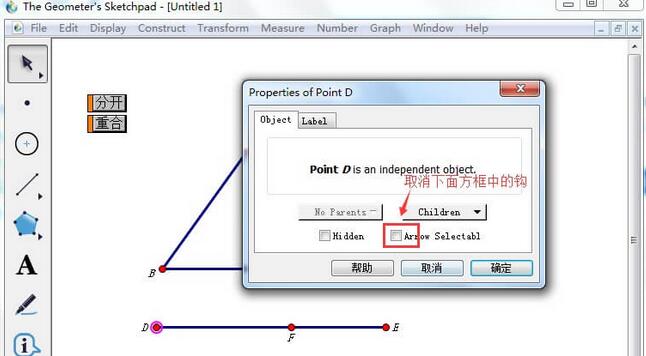

7.有時在拖動點F 時，會不小心拖動到點D、E 或線段DE，可以設置某些對象不被鼠標左鍵選中，不過這個操作一定要放在最后一步完成，不然會引起制作的不便。選取點D，由菜單“編輯”---“屬性”(或在點D 上右擊彈出的快捷菜單上選屬性)，在彈出面板中作如下設置。用同樣的方法設置點E、DE 不能被鼠標左鍵選擇，如果想改為可選，可以用右鍵選中后修改。

圖7：優化課件

上文講解的幾何畫板中向量操控圖形移動的操作流程，大家都學會了吧。
