Abaqus在曲面上面打孔的操作步驟

在Abaqus在曲面上面打孔呢?下面就為大家分享Abaqus在曲面上面打孔的操作步驟，有需要的可以來了解了解哦。

Abaqus在曲面上面打孔的操作步驟

目標：在如圖圓管上面打一個六邊形孔洞貫穿

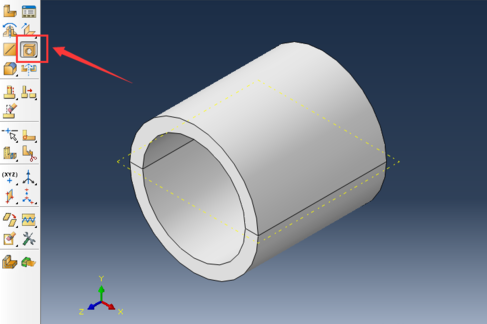

建立圓管模型，

Abaqus在 part模塊有shape功能，對模型進行cut

blend 等編輯 ……cut模塊下有 circular hole功能 不過不能在曲面上面實現

新建一個柱形截面，其截面形狀為孔的形狀、截面尺寸一致 ，長度保證能穿透圓管厚度……(自己合適的尺寸)

裝配兩個part

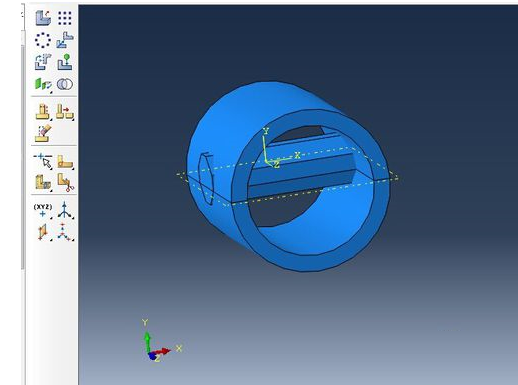

調整位置

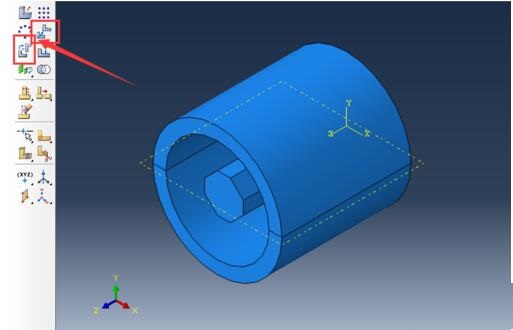

如圖位置

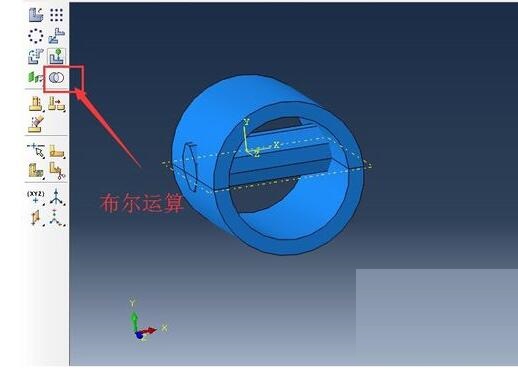

布爾運算

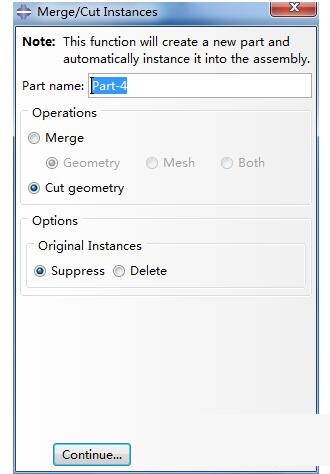

用圓管減去棱柱

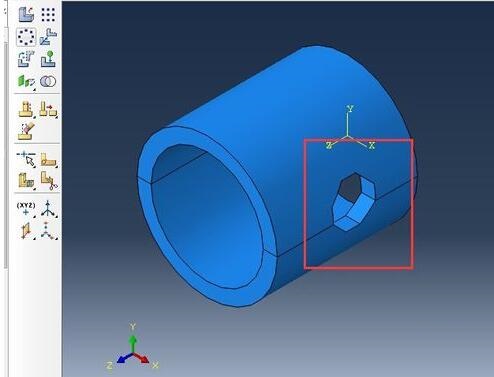

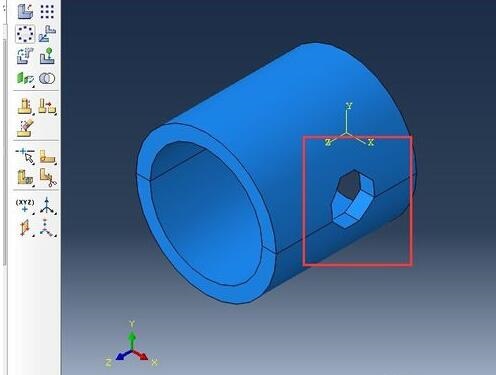

得到最終結果如圖

上文就講解了Abaqus在曲面上面打孔的操作內容，希望有需要的朋友都來學習哦。
